130三相步進電機技術參數/接線方法/尺寸圖
發布時間：2020-11-23 05:53:13
在使用130三相步進電機之前，請您仔細詳讀本手冊以確保使用上的正確。此外，請將它妥善放置在安全的地點以便隨時查閱。下列在您尚未讀完本手冊時，請務必遵守事項：
l 安裝的環境必須沒有水氣，腐蝕性氣體及可燃性氣體
l 接線時禁止將電源接至電機輸出端子，一旦接錯時將損壞驅動器
l 在通電時，請勿拆解驅動器、電機或更改配線
l 在通電運作前，請確定緊急停機裝置是否隨時啟動
l 在通電運作時，請勿接觸散熱片，以免燙傷
本使用操作手冊適合下列使用者參考
l 安裝或配線人員
l 試轉調機人員
l 維護或檢查人員
電機用于通用工業設備。要注意下列事項：
(1).為了確保正確操作，在安裝、接線和操作之前必須通讀操作說明書。
(2).勿改造產品。
(3).當在下列情況下使用本產品時，應該采取有關操作、維護和管理的相關措施。在這種情況下，請與我們聯系。
① 用于與生命相關的醫療器械。
② 用于可能造成人身安全的設備，例如：火車或升降機。
③ 用于可能造成社會影響的計算機系統
④ 用于有關對人身安全或對公共設施有影響的其他設備。
(4).對用于易受震動的環境，例如：交通工具上操作，請咨詢我們。
(5).如未按上述要求操作，造成直接或間接損失，我司將不承擔相關責任。
2.130三相步進電機產品規格說明
| 項目 | 技術參數 |
| 步距角 | 1.2° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%( 1KHz) |
| 溫升 | 80℃Max.(額定電流，2相通電) |
| 環境溫度 | -20°～ + 50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC一分鐘 |
| 徑向間隙 | 0.025mmMax.(450g負載) |
| 軸向間隙 | 0.1-0.3 mmMax.(450g負載) |
| 型號 |
步距角 (度) |
額定電流 (A) |
相電阻 (Ω) |
相電感 (mH) |
保持轉矩 (N.M) |
轉子慣量 (g.c㎡) |
重量 (kg) |
機身長 (mm) |
軸徑 (mm) |
引線數 |
| 1303S15 | 1.2 | 6.90 | 0.88 | 3.70 | 15 | 20000 | 11.0 | 154.0 | 24 | 平鍵8x30 |
| 1303S20 | 1.2 | 6.90 | 1.10 | 4.90 | 20 | 25700 | 14.1 | 183.0 | 24 | 平鍵8x30 |
| 1303S28 | 1.2 | 6.90 | 2.80 | 17.90 | 28 | 33970 | 17.2 | 215.0 | 24 | 平鍵8x30 |
| 1303S35 | 1.2 | 6.90 | 3.30 | 21.52 | 35 | 41240 | 19.8 | 247.0 | 24 | 平鍵8x30 |
| 1303S50 | 1.2 | 6.90 | 4.20 | 28.90 | 50 | 55780 | 25.0 | 311.0 | 24 |
平鍵8x30 |
4.130三相步進電機外形尺寸：

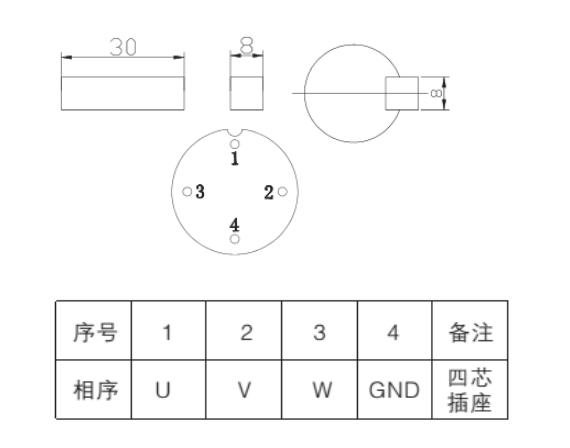

5.130三相步進電機接線方式：
6.附：東么川保修條款
為創造品牌，提高企業知名度，樹立企業形象，我公司本著“一切追求高質量，用戶滿意為宗旨”的精神，以“最優惠的價格、最周到的服務、最可靠的產品質量”的原則向您鄭重承諾：一年保修期，東么川公司對產品的原材料和工藝缺陷提供從發貨日起一年的質保，在保修期內，東么川為有缺陷的產品提供免費維修服務。
維修流程：
1.維修產品，發貨前需致電東么川伺服客戶服務人員，與客服人員提前溝通；
2.附寄書面說明書，說明返修驅動器的故障現象，故障發生時的電壓、電流和使用環境等情況，聯系人的姓名、電話號碼及郵寄地址等信息；
