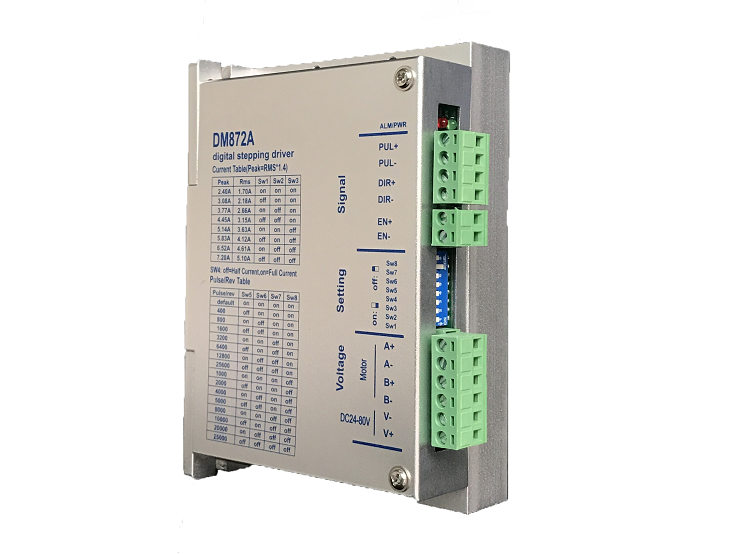

DM872A二相驅動器型號

型號：DM872A 名稱：DM872A二相驅動器型號 簡介：

兩相步進驅動器DM872A采用最新32位處理器為運算核心。多種電流與細分設置，能夠滿足大多數場合的應用需要，由于采用內置微細分的條件下，也能夠達到高細分的效果，低中高速運行很平穩，噪音超小，驅動器具有電機參數學習及控制參數自動整定，及運行過程微調自適應參數的變化功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。

規格參數
產品特點

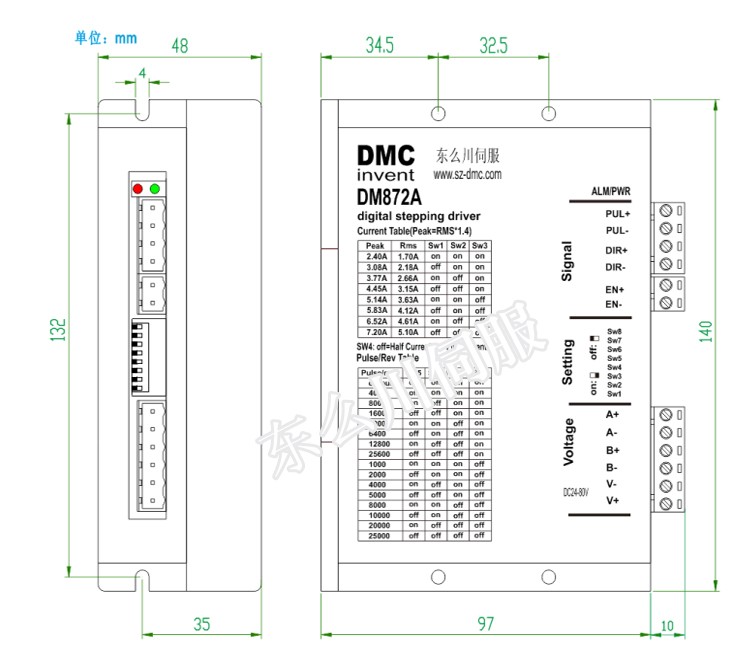

產品尺寸圖
匹配產品
應用領域
資料下載

驅動器功能說明：

動器功能	操作說明
微步細分設定	由SW5-SW8四個撥碼開關來設定驅動器微步細分數，其共有15檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分數的設定，請驅動器面版圖說明。
輸出電流設定	由 SW1-SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。
自動半流功能	用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右(實際值的60%)，發熱量理論上減至36%。
信號接口	PUL+和 PUL-為控制脈沖信號正端和負端;DIR+和DIR-為方向信號正端和負端;ENA+和 ENA-為使能信號的正端和負端。
電機接口	A+和 A-接步進電機A相繞組的正負端;B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。
電源接口	采用直流電源供電，工作電壓范圍建議為36-80VDC，電源功率大于300W。
指示燈	驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮;紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。
安裝說明	驅動器的外形尺寸為：151×97×48mm，安裝孔距為143mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。

工作電流設定：

輸出電流	參考電流	SW1	SW2	SW3
2.40A	1.70A	on	on	on
3.08A	2.18A	off	on	on
3.77A	2.66A	on	off	on
4.45A	3.15A	off	off	on
5.14A	3.63A	on	on	off
5.83A	4.12A	off	on	off
6.52A	4.61A	on	off	off
7.20A	5.10A	off	off	off

微步細分設定：

步數/轉	SW5	SW6	SW7	SW8
400	off	on	on	on
800	on	off	on	on
1600	off	off	on	on
3200	on	on	off	on
6400	off	on	off	on
12800	on	off	off	on
25600	off	off	off	on
1000	on	on	on	off
2000	off	on	on	off
4000	on	off	on	off
5000	off	off	on	off
8000	on	on	off	off
10000	off	on	off	off
20000	on	off	off	off

●低壓兩相步進驅動DM872A智能電流控制提高動態Q值，使電機發熱大為降低
●抗共振技術，輕松突破，中速共振區，中高速特性良好
●自適應平滑功能，低速平穩性好，噪音小
●改進型PWN控制算法使電機及驅動器發熱量更小
●可驅動57.86三相步進電機驅動器
●脈沖響應頻率最高可達200KHz
●具有過壓，欠壓，短路等保護功能
●全流切換到半流無明顯的噪音與振動
●光隔離差分信號輸入
●電流設定方便
●直流電壓輸入DC24V-DC80V
●脈沖與方向，使能信號5V,24V自適應，無須串電阻
