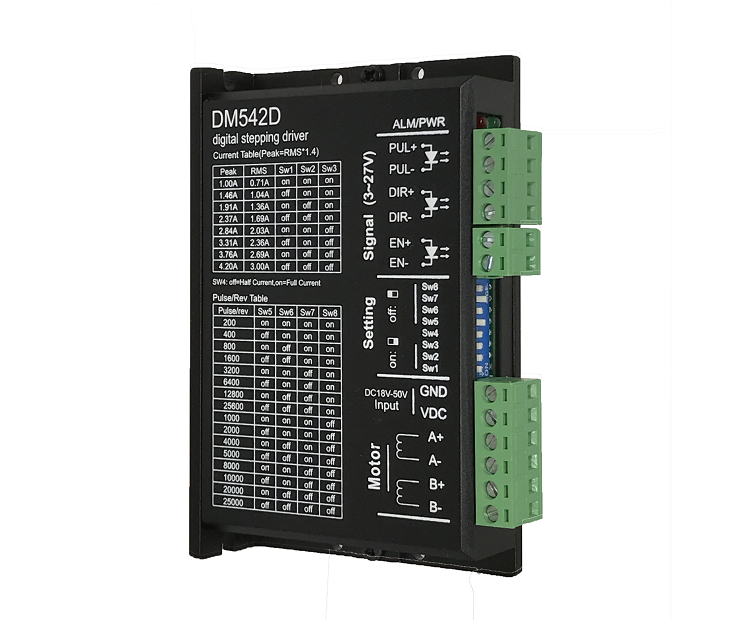

DM542D低壓兩相步進驅動器

型號：DM542D 名稱：DM542D低壓兩相步進驅動器 簡介：

規格參數
產品特點
產品尺寸圖
匹配產品
應用領域
資料下載

驅動器功能說明：

驅動器功能	操作說明
微步細分設定	由SW5-SW8四個撥碼開關來設定驅動器微步細分數，其共有15檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分數的設定，請驅動器面版圖說明。
輸出電流設定	由SW1-SW3三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。
自動半流功能	用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將SW4設成off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右(實際值的60%)，發熱量理論上減至36%。
信號接口	PUL+和PUL-為控制脈沖信號正端和負端;DIR+和DIR-為方向信號正端和負端;ENA+和ENA-為使能信號的正端和負端。
電機接口	A+和A-接步進電機A相繞組的正負端;B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。
電源接口	采用直流電源供電，工作電壓范圍建議為20-40VDC，電源功率大于100W。
指示燈	驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮;紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。

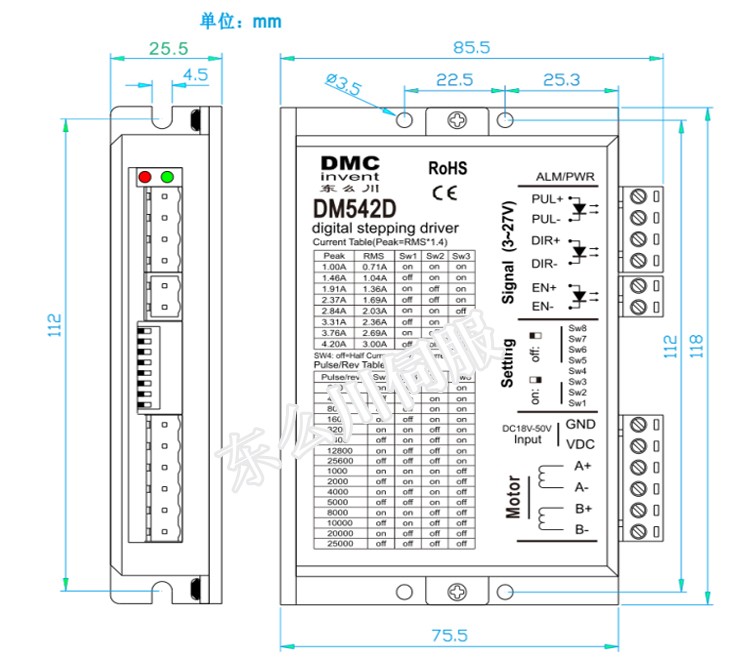

安裝說明	驅動器的外形尺寸為：118×75.5×34mm，安裝孔距為112mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。

工作電流設定：

輸出電流	參考電流	SW1	SW2	SW3
1.00A	0.71A	on	on	on
1.46A	1.04A	off	on	on
1.91A	1.36A	on	off	on
2.37A	1.69A	off	off	on
2.84A	2.03A	on	on	off
3.31A	2.36A	off	on	off
3.76A	2.69A	on	off	off
4.20A	3.00A	off	off	off

微步細分設定：

步數/轉	SW5	SW6	SW7	SW8
200	on	on	on	on
400	off	on	on	on
800	on	off	on	on
1600	off	off	on	on
3200	on	on	off	on
6400	off	on	off	on
12800	on	off	off	on
25600	off	off	off	on
1000	on	on	on	off
2000	off	on	on	off
4000	on	off	on	off
5000	off	off	on	off
8000	on	on	off	off
10000	off	on	off	off
20000	on	off	off	off
25000	off	off	off	off

●DM542D兩相步進電機驅動器智能電流控制,提高動態Q值，使電機發熱大為降低
●抗共振技術，輕松突破中速共振區，中高速特性良好
●改進型PWM控制算法使電機及驅動器發熱量更小
●全流切換到半流無明顯的噪音與振動
●可驅動 4，6，8 線兩相步進電機
●光隔離差分信號輸入
●脈沖響應頻率最高可達 200KHz
●電流設定方便
●具有過壓、欠壓、短路等保護功能

DM542D型驅動器，比DM542A具有更低的電機發熱、運行噪聲和更高的平穩性，以及更低的成本，主要驅動42、57型兩相混合式步進電機。其微步細分數有15種，最大步數為25000Pulse/rev；其工作峰值電流范圍為1A－4.2A，輸出電流共有8檔，電流的分辨率約為0.45A；具有自動半流，過壓和過流保護等功能。本驅動器為直流供電，建議工作電壓范圍為24VDC－36VDC，電壓不超過50VDC，不低于20VDC。
